Кратко
Бойлер косвенного нагрева подключают к котлу тремя способами: через трёхходовой клапан (котёл либо греет дом, либо бак), отдельным насосом загрузки с гидравлической развязкой (малый контур котла или гидрострелка) и насосом загрузки на коллекторе многоконтурной котельной. Для небольшого дома с одним котловым насосом обычно достаточно трёхходового клапана; если в доме несколько контуров (радиаторы и тёплый пол) или стоит гидрострелка, бойлер выводят на собственный насос. В любой схеме нужны обратный клапан на линии с насосом, воздухоотводчик в верхней точке контура загрузки, датчик температуры бойлера и группа безопасности на входе холодной воды. Схему выбирают по котлу, числу контуров и мощности змеевика; возможности автоматики и подключения датчика зависят от производителя, их сверяют по паспорту.
Установку и обвязку бойлера делаем под ключ вместе с котлом: гарантия на монтажные работы — 5 лет по договору, выезд инженера — 1 500 ₽ и засчитывается в стоимость работ.
Термины
- Бойлер косвенного нагрева — накопительная ёмкость для горячей воды со встроенным змеевиком: воду греет теплоноситель от котла, а сам котёл с питьевой водой не соприкасается.
- Трёхходовой клапан — клапан, который направляет теплоноситель котла либо в отопление, либо в змеевик бойлера.
- Насос загрузки — насос, который прогоняет теплоноситель через змеевик бойлера.
- Гидрострелка — гидравлический разделитель: развязывает контур котла и контуры потребителей, чтобы насосы не мешали друг другу.
- Приоритет горячей воды — режим, при котором котёл сначала нагревает бойлер, а отопление в это время отключено или ограничено.
Как бойлер косвенного нагрева работает с котлом
Бойлер косвенного нагрева — это бак для горячей воды со встроенным змеевиком. Теплоноситель из котла проходит по змеевику и греет воду для дома, а сам котёл не соприкасается с питьевой водой. Поэтому в системе работают два независимых контура: отопительный (котёл — радиаторы или тёплый пол) и контур загрузки бойлера (котёл — змеевик). От того, как эти контуры делят мощность котла, зависит выбор схемы.
Бойлер подбирают по числу людей, санузлов и наличию ванны; подробнее — на странице установки бойлера. Здесь — только подключение к котлу.
Что проверить до выбора схемы
- Тип котла и его автоматика. Многие одноконтурные котлы имеют вход для датчика бойлера (датчик бывает NTC или термостат) и встроенный трёхходовой клапан либо управляют внешним; это самый простой вариант. Подключение внешнего бойлера к двухконтурному котлу возможно не у всех моделей и режимов: смотрите паспорт и инструкцию производителя, чаще для бойлера берут одноконтурный котёл.
- Мощность змеевика и мощность котла. Паспорт бойлера указывает мощность змеевика при заданной температуре теплоносителя. Если котёл слабее змеевика, скорость нагрева ограничивает котёл, а температура подачи может просесть и в отопительном контуре; если змеевик слабый, нагрев растянется.
- Число контуров отопления и гидравлическая развязка. Радиаторы и тёплый пол с разной температурой подачи требуют коллектора или гидрострелки; бойлер в такой системе выводят на отдельную линию.
- Длина и диаметр труб до бойлера. Слишком длинная и тонкая линия загрузки снижает расход теплоносителя и увеличивает время нагрева.
- Расстояние до точек разбора горячей воды. Если до ванной далеко, нужна рециркуляция: она описана на странице услуги.

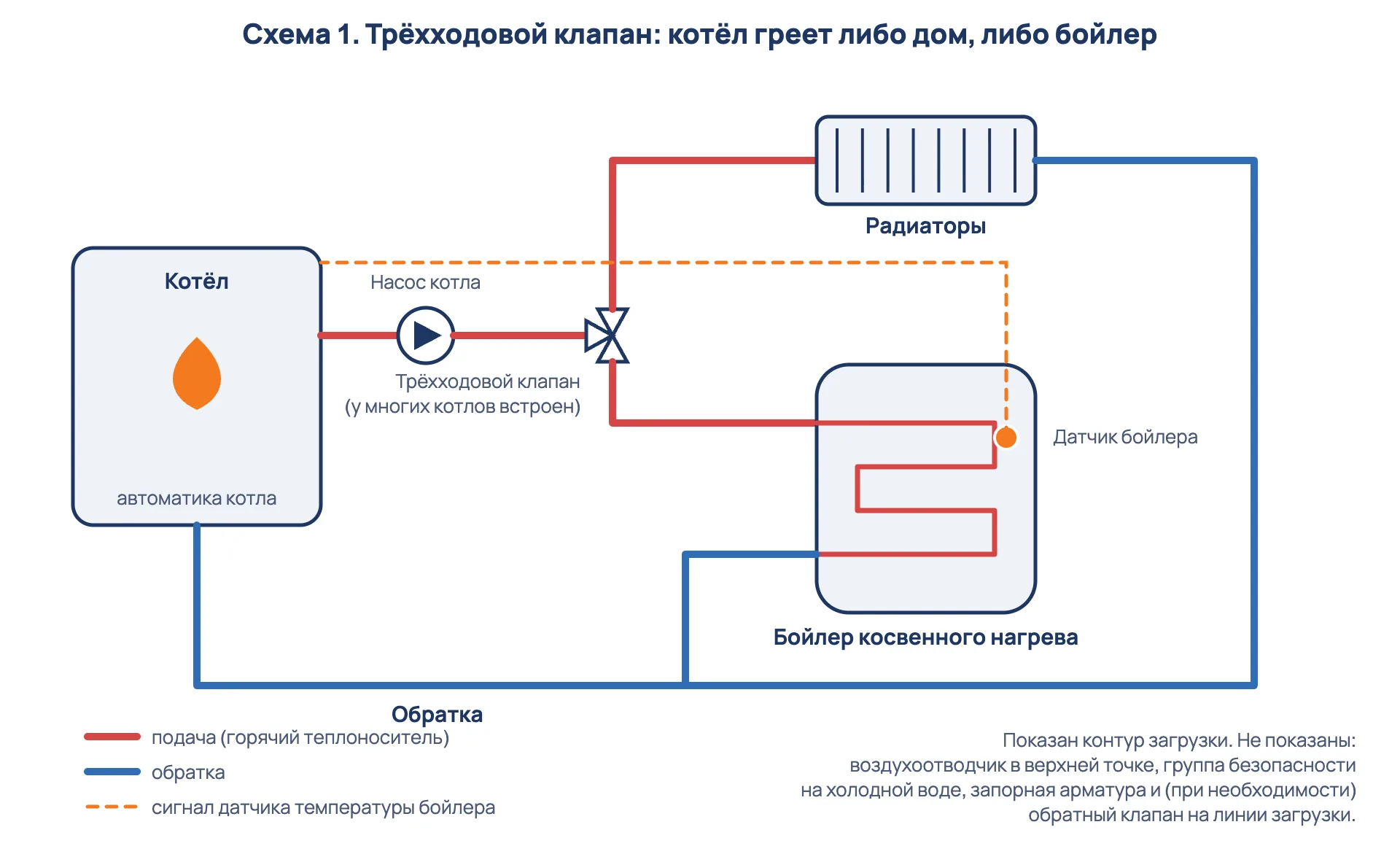

Схема 1. Трёхходовой клапан
Трёхходовой клапан направляет теплоноситель котла либо в отопление, либо в змеевик бойлера. У многих котлов клапан встроен или управляется автоматикой котла по сигналу датчика температуры бойлера; если клапана нет, его ставят на выходе из котла (уточняйте по паспорту).
Как работает. Пока бойлер остыл ниже заданной температуры, клапан переключает поток на змеевик и отопление временно не получает тепла. Когда вода в баке нагрелась, клапан возвращает поток в отопительный контур. Это называется приоритетом горячей воды. Насос при этом один — общий котловой.
Когда подходит. Небольшой и хорошо утеплённый дом, один котловой насос, один контур отопления.
Плюсы. Меньше оборудования и проще монтаж.
Минусы. Пока греется бойлер, дом не получает тепла; чем больше бак и слабее котёл, тем дольше пауза. Клапан — подвижный узел, он изнашивается.

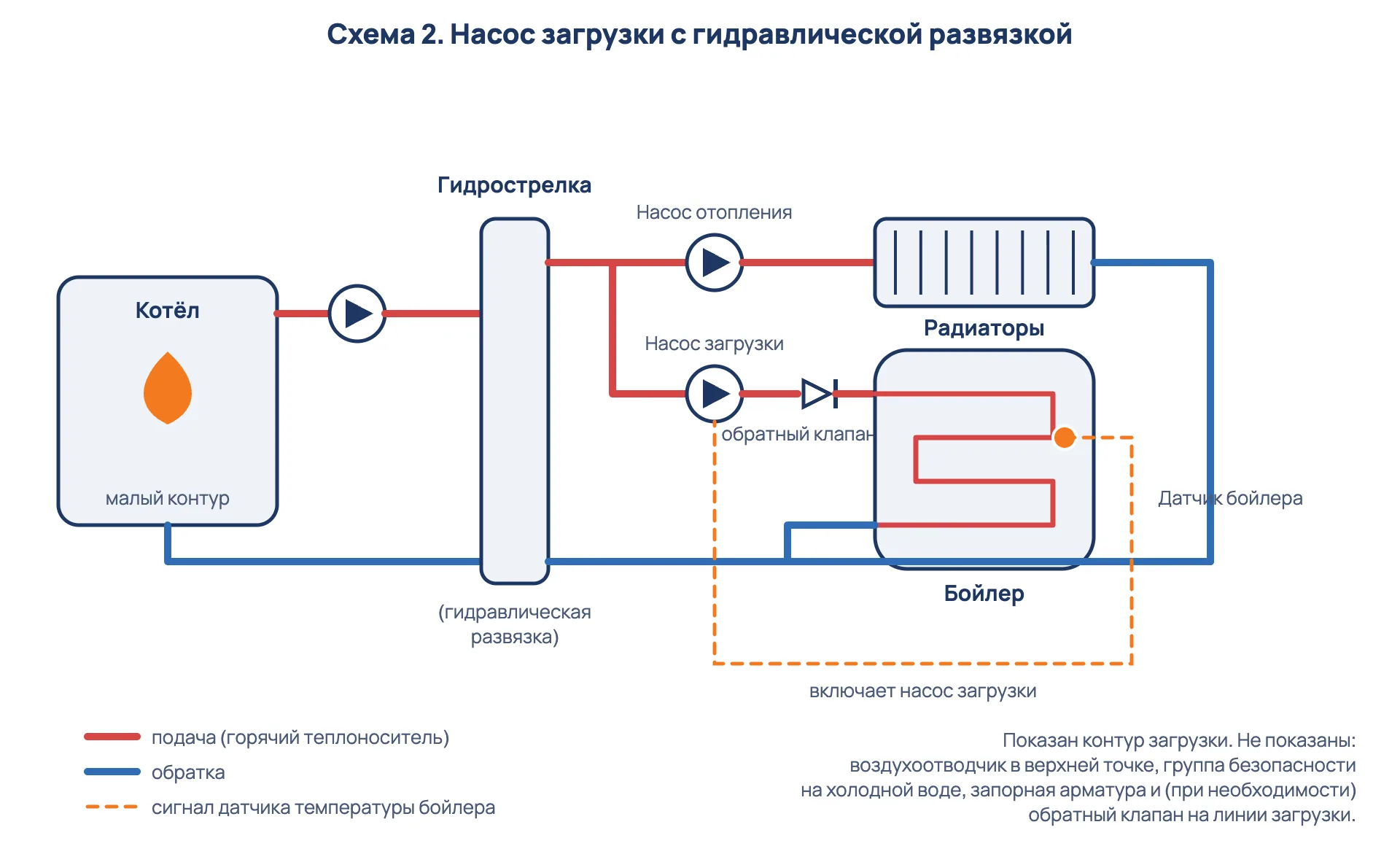

Схема 2. Насос загрузки с гидравлической развязкой
Бойлер подключают отдельной линией со своим насосом загрузки, а котёл с отопительным контуром развязывают малым контуром котла или гидрострелкой. Насос включается по датчику температуры бойлера или по термостату на баке.
Важно. Просто врезать второй насос параллельно в общий контур с котловым насосом нельзя: насосы начнут влиять друг на друга и появятся перетоки. Без гидравлической развязки для такого решения нужен расчёт гидравлики, а в простой системе проще применить схему 1.
Как работает. Теплоноситель идёт и в отопительный контур, и в змеевик, если котёл справляется с обеими задачами. Приоритет горячей воды при необходимости реализуют автоматикой котла или контроллера (зависит от оборудования).
Когда подходит. Котёл с запасом мощности, есть гидравлическая развязка, отопление не должно отключаться на время нагрева бойлера.
Плюсы. Отопление не останавливается; нет износа переключающего клапана.
Минусы. Нужны дополнительный насос, обратный клапан и гидравлическая развязка; при недостаточной мощности котла нагрев бойлера и дома замедлится.

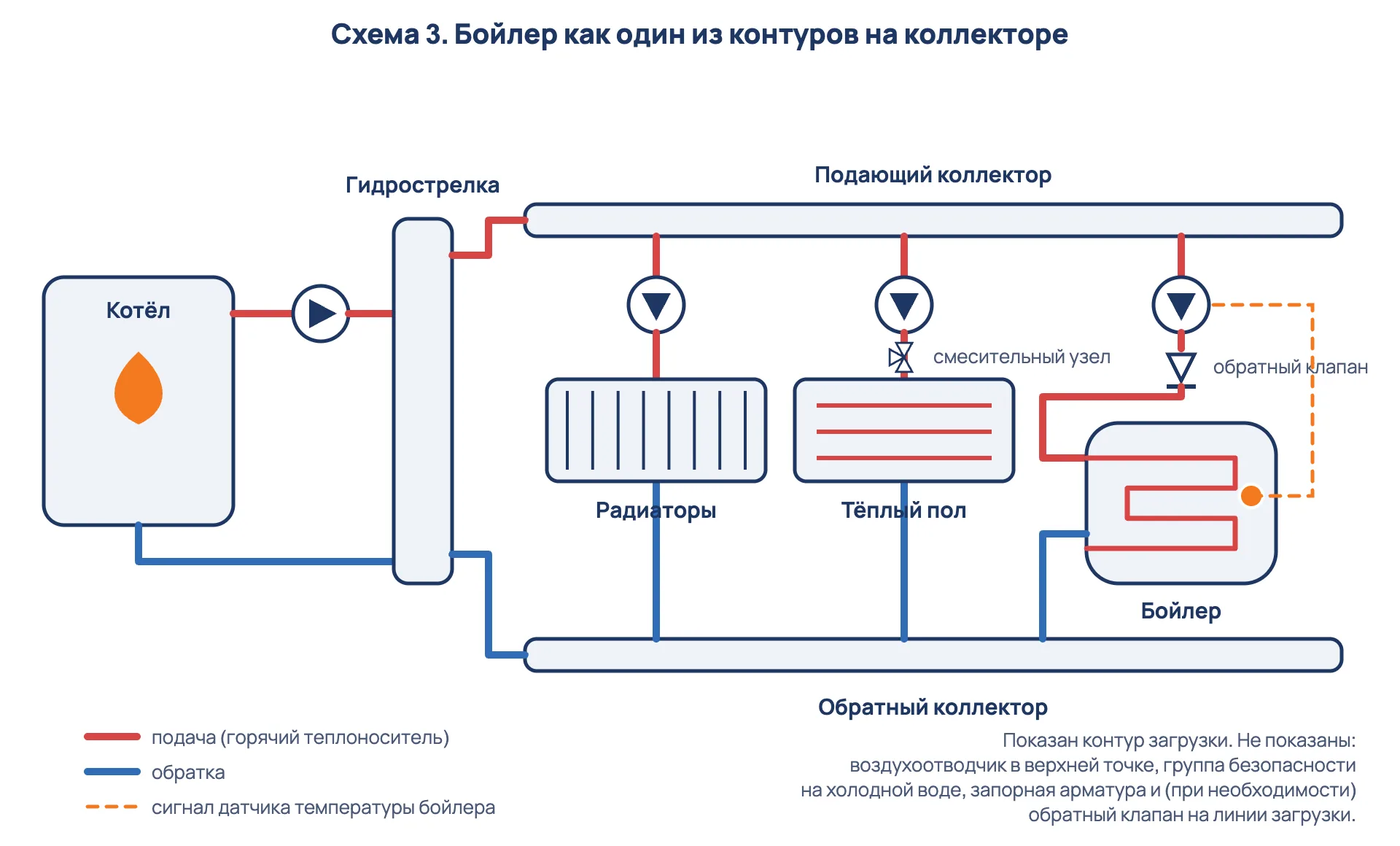

Схема 3. Бойлер как контур на коллекторе
В многоконтурной котельной бойлер — один из контуров на коллекторе после гидрострелки: у него своя линия и свой насос загрузки, как у радиаторов или тёплого пола. По принципу это схема 2, отличие — в точке подключения: после общей гидравлической развязки, на коллекторе с несколькими потребителями.
Как работает. Коллектор делит теплоноситель на независимые контуры: радиаторы, тёплый пол, бойлер. Насос бойлера включается по датчику температуры бака; приоритет горячей воды при необходимости задаёт автоматика (погодозависимая или котловая).
Когда подходит. Два и больше контуров отопления, гидрострелка или коллектор, дом площадью больше типового, котёл мощнее.
Плюсы. Контуры не мешают друг другу, схему удобно расширять и обслуживать.
Минусы. Больше оборудования и выше стоимость обвязки; нужен расчёт гидравлики.
Такую обвязку мы делаем в составе котельной под ключ; про узлы и ошибки обвязки котельной — в статье «Обвязка котельной частного дома».
Какую схему выбрать
| Условие | Рекомендуемая схема |
|---|---|
| Небольшой дом, один контур отопления, один котловой насос | Схема 1 — трёхходовой клапан |
| Котёл с запасом мощности, есть гидравлическая развязка (малый контур, гидрострелка), отопление не должно отключаться | Схема 2 — насос загрузки |
| Два и больше контуров (радиаторы, тёплый пол), коллектор | Схема 3 — бойлер на коллекторе |
| Котёл слабый для двух задач сразу | Схема 1 с приоритетом горячей воды или меньший бойлер |
| Неясно | Решение принимает инженер по замеру и паспортам оборудования |
Сколько греется бойлер: пример расчёта
Энергия на нагрев воды: Q (кВт·ч) = V (л) × ΔT (°C) × 1,163 / 1000. Пример для иллюстрации: бойлер на 200 л, вода нагревается с 10 до 55 °C (ΔT = 45 °C). Q = 200 × 45 × 1,163 / 1000 ≈ 10,5 кВт·ч.
Если змеевик отдаёт воде 15 кВт, нагрев займёт около 10,5 / 15 ≈ 0,7 ч, то есть около 42 минут. Это минимальная оценка: мощность, которую змеевик отдаёт воде, снижается по мере прогрева бака, поэтому фактически нагрев идёт дольше. Время зависит от температуры подачи котла, расхода в змеевике, потерь в трубах и того, сколько тепла бойлер забирает у отопления. Мощность змеевика берите из паспорта конкретной модели при нужной температуре теплоносителя, а не из примера.
Семь типичных ошибок
- Нет обратного клапана на линии загрузки с насосом. Тепло бака уходит обратно по змеевику и подводящим трубам за счёт самотёчной циркуляции, и бойлер остывает ночью. В схеме с трёхходовым клапаном решение зависит от конкретной обвязки.
- Подача и обратка змеевика перепутаны. Как правило, горячий теплоноситель подают в верхний патрубок змеевика, а возврат берут из нижнего; ориентируйтесь на маркировку производителя бойлера, перепутанное подключение снижает отдачу тепла.
- Нет воздухоотводчика в верхней точке контура загрузки. Воздух собирается в змеевике и трубах, нагрев замедляется.
- Слишком тонкая или длинная линия загрузки. Расхода теплоносителя не хватает, бойлер греется долго.
- Нет группы безопасности на входе холодной воды. Предохранительный клапан сбрасывает давление, которое растёт при нагреве воды; расширительный бак для питьевой воды нужен, если на вводе стоит обратный клапан и система закрытая. Давление срабатывания и объём бака берут по паспорту бойлера.
- Котёл и змеевик не сбалансированы. Слабый котёл при мощном змеевике просаживает температуру подачи и в отопительном контуре; слишком маленький змеевик растягивает нагрев. Подбирать бойлер нужно вместе с котлом.
- Накипь на змеевике. Жёсткая вода снижает теплопередачу и растягивает нагрев; перед бойлером ставят умягчение по результатам анализа воды (13 параметров — 1 900 ₽, при покупке оборудования засчитывается).
Дополнительно: если такая функция предусмотрена, автоматика может периодически прогревать бак выше 60 °C для защиты от легионелл (параметры — по паспорту бойлера); чтобы из крана не шла слишком горячая вода, на выходе ставят термосмесительный клапан. Эти узлы стороны горячей воды описаны на странице установки бойлера.
Частые вопросы
Можно ли подключить бойлер косвенного нагрева к двухконтурному котлу?
У части моделей это возможно, но встроенный контур горячей воды при этом не используют. Как котёл работает с внешним бойлером, указано в его инструкции; уточните у производителя или инженера. Чаще для бойлера берут одноконтурный котёл.
Нужен ли отдельный насос для бойлера?
Если котёл управляет трёхходовым клапаном, бойлер греется тем же котловым насосом, отдельный не нужен. Если бойлер подключён отдельной линией или на коллекторе, нужен насос загрузки.
Что такое приоритет горячей воды?
Режим, при котором котёл сначала нагревает бойлер, а отопление в это время отключено или ограничено. Его задаёт автоматика котла или контроллер.
Сколько стоит подключение бойлера к котлу?
Бойлеры — по ценам каталога, монтаж и обвязку считаем по смете и фиксируем в договоре.
Какую гарантию вы даёте?
5 лет на монтажные работы по договору, на оборудование — гарантия производителя.
Подключение бойлера в Оренбурге и области
Подключаем бойлеры косвенного нагрева к газовым котлам в Оренбурге, в пригороде (Нежинка, Ростоши, Пригородный) и по области: Орск, Новотроицк, Бузулук, Гай, Сорочинск, Соль-Илецк. Бойлеры STOUT — в каталоге и на складе: ул. Монтажников, 30А (Оренбург), Пн–Пт 9:00–19:00, Сб 10:00–17:00. Вода из скважин Оренбургской области жёсткая и быстро даёт накипь на змеевике, поэтому перед бойлером ставят умягчение по результатам анализа воды: 13 параметров за 1 900 ₽, сумма засчитывается при покупке оборудования.
