Короткий ответ: квартире нужен щит на 10-14 групп в корпусе на 36 модулей, дому 150 м² на 22-30 групп в корпусе на 72 модуля. Внутри обязательны вводной автомат, реле напряжения, селективное УЗО, дифзащита на розетки и мокрые зоны, маркировка каждой линии и схема в кармане щита. Щит в сборе стоит от 45 тысяч за квартиру и от 90 тысяч за дом.
Щит это не коробка с автоматами, а место, где решается, отключится линия при аварии или начнёт греться в стене. Разбираем, что должно стоять внутри, сколько групп нужно и как за минуту отличить нормальный щит от опасного.
Разбор инженеров ЦИР «Умный дом»: собираем электрощиты в Оренбурге и области с 2014 года, за плечами больше 1 400 монтажей. Все цены ниже — из наших смет по Оренбургу, а не средние по стране.

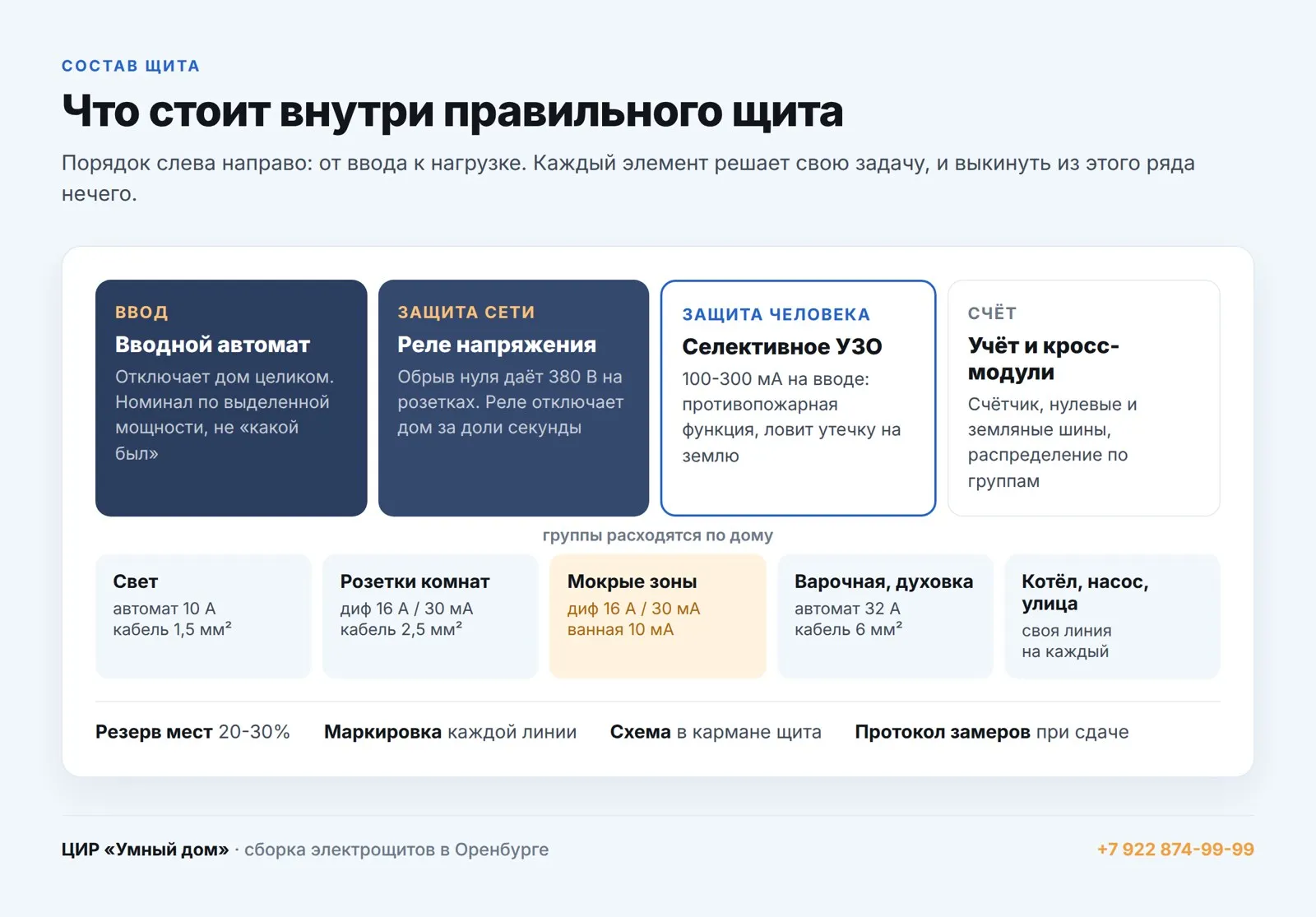

Что стоит внутри правильного щита
Порядок от ввода к нагрузке, и выкинуть из этого ряда нечего.
Вводной автомат. Отключает дом целиком. Номинал подбирается по выделенной мощности, а не «какой стоял». Автомат больше, чем позволяет ввод, означает, что при перегрузе сгорит вводной кабель, а не сработает защита.
Реле напряжения. При обрыве нуля на линии в розетках появляется до 380 В, и техника в доме выгорает разом: котёл, холодильник, телевизор, компьютеры. Реле отключает ввод за доли секунды. Стоит 4 500-12 000 ₽ и в частном секторе окупается один раз за всё время.
Селективное УЗО на вводе. Номинал 100-300 мА, задача противопожарная: ловит утечку на землю в скрытой проводке. Селективное значит, что оно срабатывает с задержкой и не отключает весь дом, когда сработало групповое УЗО в ванной.
Групповые автоматы и дифзащита. Каждая группа получает свой автомат по сечению кабеля, розеточные и мокрые зоны дополнительно защищаются УЗО или дифавтоматом 30 мА. Для ванной в премиальном исполнении ставят 10 мА.
Кросс-модули и шины. Нулевые и земляные шины, распределение по группам. Именно здесь щит превращается либо в аккуратную схему, либо в клубок проводов, в котором через год никто не разберётся.

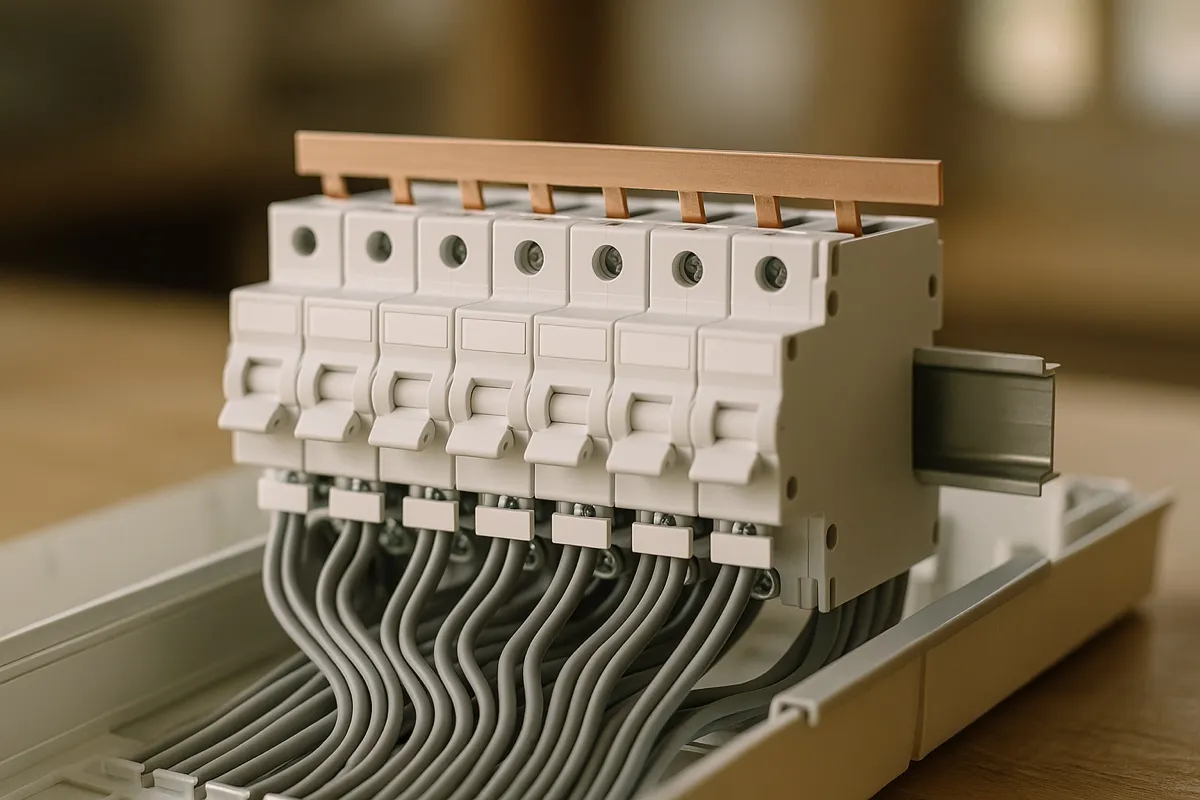

Гребёнчатая шина. Питание на ряд автоматов подаётся плоской медной гребёнкой, а не перемычками из провода. Перемычка — это два лишних контакта на каждый автомат, а греется в щите именно контакт. Гребёнка держит ток всего ряда одним сечением и не разбалтывается от циклов нагрева.
Автомат, УЗО и дифавтомат: кто от чего защищает
Три аппарата путают чаще всего, а отвечают они за разное. Автоматический выключатель (АВ) защищает кабель, УЗО защищает человека, дифавтомат (АВДТ) делает и то, и другое в одном корпусе.
| Аппарат | От чего защищает | От чего НЕ защищает | Где ставим |
|---|---|---|---|
| Автомат, АВ | перегрузка линии и короткое замыкание | утечка тока на землю, удар током | каждая группа, номинал по сечению кабеля |
| УЗО | утечка тока на землю, удар током | перегрузка и короткое замыкание | в паре с автоматами: розетки, мокрые зоны |
| Дифавтомат, АВДТ | всё перечисленное сразу | скачки напряжения | когда в корпусе мало места |
| Реле напряжения | обрыв нуля, скачки до 380 В | утечка и перегрузка | на вводе, одно на дом |
Отсюда правило: одно УЗО на всю квартиру — это не защита, а источник ложных отключений, когда отсыревшая линия на улице гасит весь дом. Делим на группы: своё УЗО на мокрые зоны, своё на розетки, отдельная линия на котёл.
Подробный разбор с номиналами утечки и типами A/AC/B — в отдельной статье: УЗО или дифавтомат, что ставить в щит. По деньгам связка «УЗО + автоматы» и набор дифавтоматов выходят примерно одинаково. Дифавтомат компактнее и экономит модули, связка удобнее в обслуживании: по тому, что именно сработало, сразу видно — утечка это или перегруз.

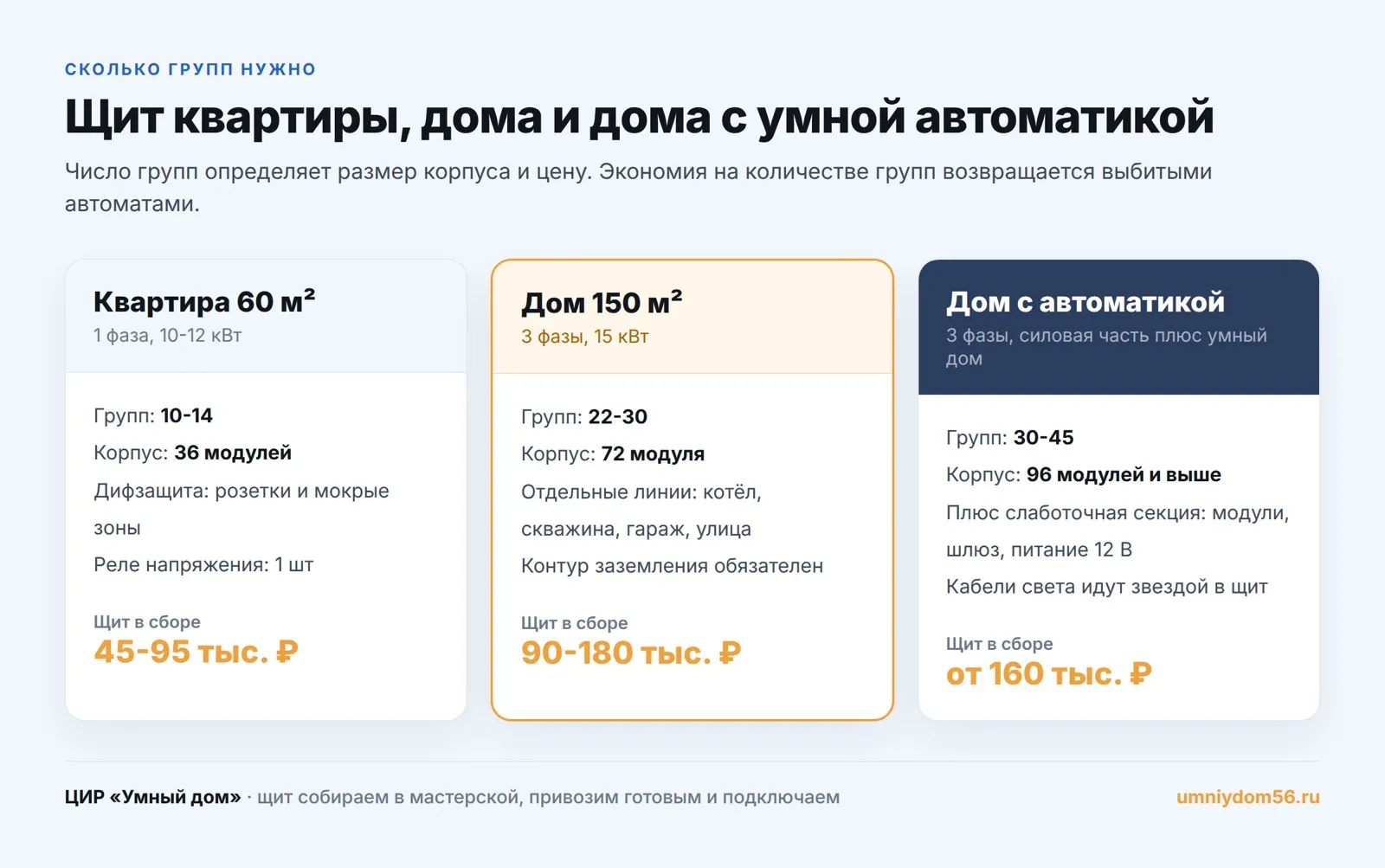

Сколько групп нужно
Число групп определяет размер корпуса и цену. Правило простое: каждой мощной нагрузке своя линия, каждой мокрой зоне своя дифзащита, свет и розетки не смешиваются.
| Что питаем | Автомат | Сечение меди | Дифзащита |
|---|---|---|---|
| Освещение | 10 А | 1,5 мм² | не обязательна |
| Розетки комнат | 16 А | 2,5 мм² | 30 мА |
| Кухонные розетки (2-3 группы) | 16 А | 2,5 мм² | 30 мА |
| Ванная и санузел | 16 А | 2,5 мм² | 30 мА, премиум 10 мА |
| Варочная панель, духовка | 32 А | 6 мм² | 30 мА |
| Котёл, бойлер | 16 А | 2,5 мм² | отдельная линия |
| Скважина, септик | 16-20 А | 2,5-4 мм² | 30 мА |
| Гараж, улица, ворота | 16-25 А | 2,5-4 мм² | 30 мА |
| Кондиционеры | 16 А | 2,5 мм² | по числу блоков |
Плюс резерв 20-30% свободных мест в корпусе. Через два-три года появится мастерская, сауна, зарядка для машины или умный дом, и место под них должно быть заранее.
Сколько стоит щит
| Объект | Групп | Корпус | Щит в сборе |
|---|---|---|---|
| Квартира 45-70 м², 1 фаза | 10-14 | 36 модулей | 45 000-95 000 ₽ |
| Дом 120-180 м², 3 фазы | 22-30 | 72 модуля | 90 000-180 000 ₽ |
| Дом от 250 м² или с автоматикой | 30-45 | 96 модулей и больше | от 160 000 ₽ |
Разница внутри вилки это бренд автоматики. Китайская автоматика приличного уровня, средний сегмент и ABB, Schneider, Hager отличаются в цене примерно вдвое. На ресурсе это сказывается, но не так драматично, как на количестве групп и качестве сборки.
Сами работы по нашему прайсу на электромонтаж в Оренбурге:
| Работа | Стоимость |
|---|---|
| Сборка электрощита | от 25 000 ₽ |
| Электромонтаж частного дома | от 2 000 ₽/м² |
| Электромонтаж коммерческого объекта | от 2 200 ₽/м² |
| Пусконаладочные работы | от 15 000 ₽ |
| Проектирование электросистем | от 10 000 ₽ |
Замена щита без замены проводки — частая работа: 1–2 дня и 45–120 тысяч в зависимости от числа групп. Если проводка алюминиевая или без заземления, новый щит закроет только часть рисков — об этом мы говорим до начала работ, а не после. Полная замена электропроводки считается отдельно.

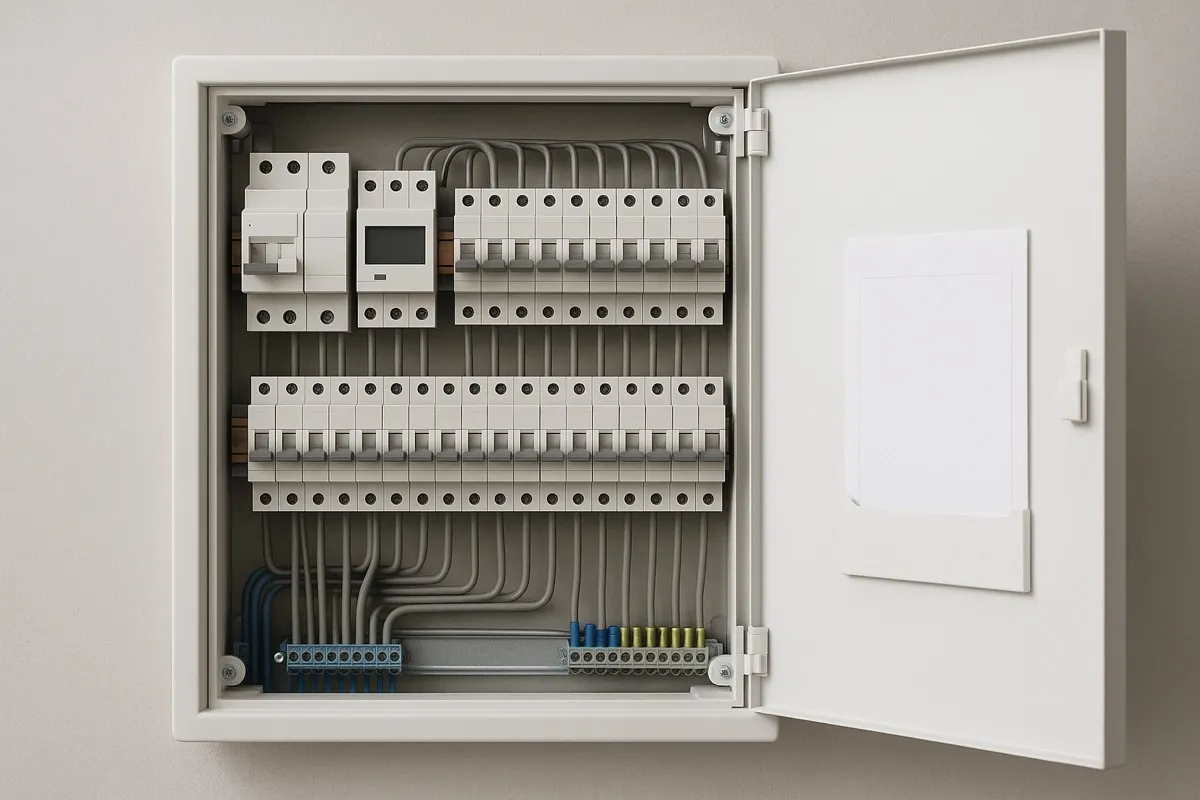

Мы собираем щит в мастерской, а не на объекте: там чисто, есть инструмент, маркировка печатается, каждый провод укладывается по схеме. На объект приезжает готовый щит, его остаётся повесить и подключить.
Как мы собираем щит в мастерской
На объекте пыль, нет нормального света и инструмента, а сборщик стоит на стремянке. В мастерской щит собирается на столе, и это видно по результату.
- Считаем группы по плану объекта и согласуем однолинейную схему.
- Комплектуем корпус: аппараты защиты, гребёнки, шины N и PE, кабель-каналы, резерв 20–30% мест.
- Собираем на столе: каждый провод режется в размер, гнётся под прямым углом и укладывается в канал.
- Печатаем маркировку — на клеммы и на каждую линию с двух концов.
- Привозим готовый щит, вешаем, подключаем, делаем замеры и оформляем протокол.
Срок сборки щита — 1–3 дня от схемы до запуска. Параллельно можно вести электромонтаж дома и контур заземления, чтобы не разносить работы на два захода.

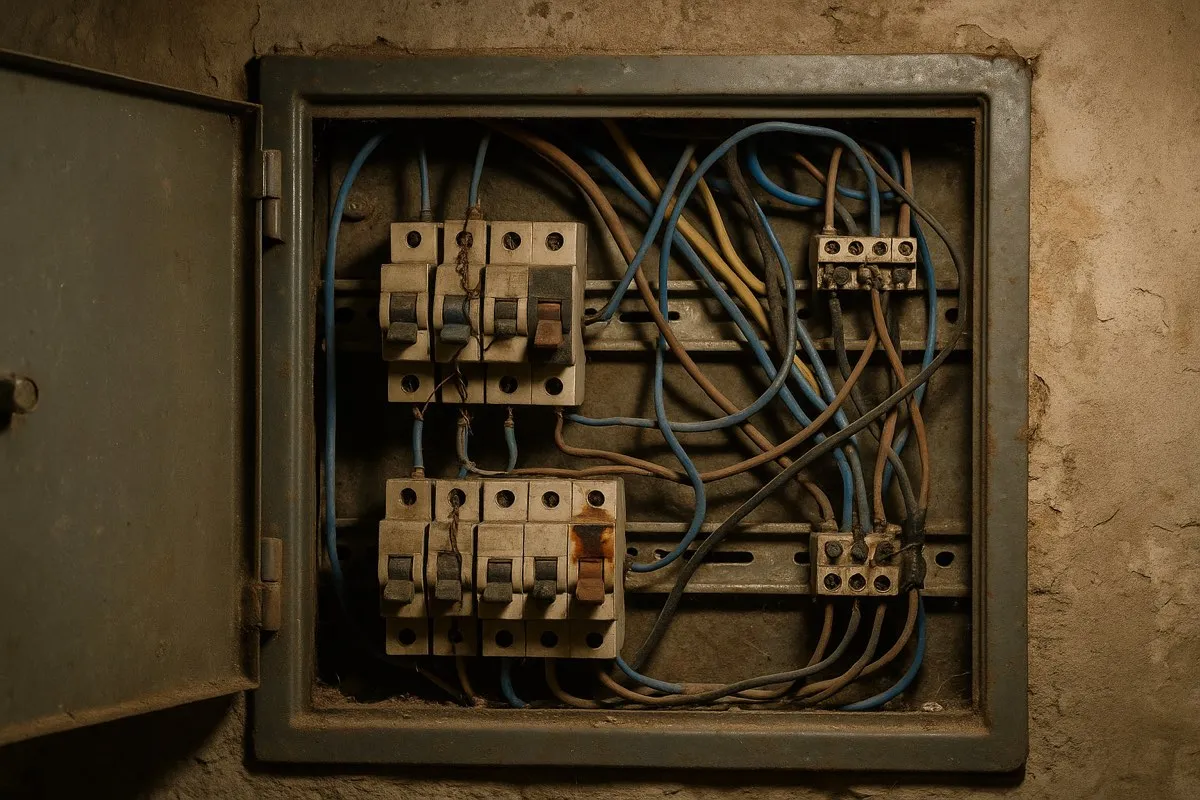

Как за минуту отличить плохой щит
- Нет маркировки линий и схемы в кармане. Значит, обслуживать его придётся методом тыка.
- Нет реле напряжения и УЗО. Дом защищён только от короткого замыкания, но не от утечки и не от скачков.
- Автоматы 25 А на тонком кабеле. Смотрите на маркировку кабеля рядом с автоматом: 1,5 мм² под 25 А это готовый пожар.
- Корпус забит под завязку, резерва нет. Любое расширение потребует нового щита.
- Провода идут наискосок пучком. Аккуратность сборки прямо коррелирует с качеством контактов.
- Ванная и кухня на одном автомате с комнатами. Значит, группы не считали вообще.
Что должно остаться у хозяина после сборки
- Схема групп, распечатанная и вложенная в карман щита, плюс копия у вас.
- Маркировка на каждой линии с двух концов.

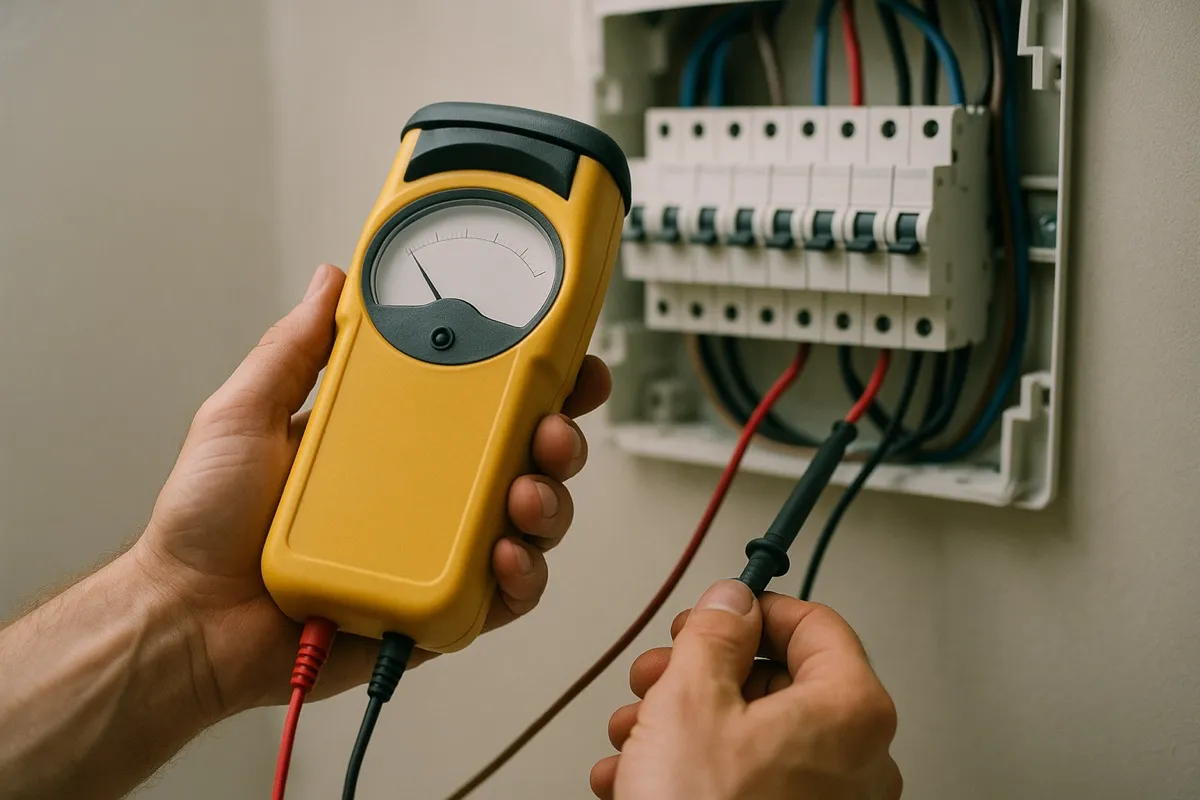

- Протокол замеров: сопротивление изоляции, петля фаза-ноль, контур заземления, проверка УЗО приборами.
- Фото трасс до штукатурки, чтобы через год не сверлить в кабель.
- Гарантия и инструктаж: что делать, если выбило автомат.
Щит под умный дом и автоматику
Если в доме планируется автоматизация, щит закладывается под неё сразу. В проводной системе выключатель на стене не разрывает фазу — он подаёт слаботочный сигнал в щит, а нагрузку коммутирует модуль на DIN-рейке. Значит, в корпусе нужно место под контроллер и модули, а слаботочные линии должны прийти в щит отдельно от силовых.
Переделать это после отделки нельзя: кабели каждой кнопки и каждой группы света идут в щит звездой и закладываются на черновой отделке. Поэтому решение про умный дом принимается до штукатурки, а не после. Мы ставим проводные модули AlphaSE в щит, а не умные лампочки: логика живёт в щите и работает без интернета.
Нормативы, по которым считаем
- ПУЭ, 7-е издание — выбор сечений кабеля и аппаратов защиты, требования к вводу и заземлению.
- ГОСТ Р 50571 (серия, электроустановки зданий) — защита от поражения током, УЗО, системы заземления TN-C-S и TN-S.
- ГОСТ IEC 61439 — низковольтные комплектные устройства, то есть требования к самому щиту как к изделию.
Это не формальность: именно из них берутся связки «автомат 16 А — кабель 2,5 мм²» и требование дифзащиты 30 мА на розеточные группы и мокрые зоны. Проект электроснабжения делаем по ним же, а не «как обычно ставят».
Частые вопросы
Сколько стоит собрать электрощит в Оренбурге?
Работа по сборке — от 25 000 ₽, щит в сборе вместе с автоматикой и корпусом: от 45 000 ₽ для квартиры и от 90 000 ₽ для дома 120–180 м². Точную смету считаем по схеме объекта, выезд инженера — 1 500 ₽ и засчитывается в стоимость работ при заказе.
Какой автомат ставить на варочную панель и духовку?
Отдельная линия, автомат 32 А и кабель сечением 6 мм² по меди, дифзащита 30 мА. Варочную панель и духовку не вешают на розеточную группу кухни: это самая мощная нагрузка в доме, и при общей линии автомат будет выбивать при одновременном включении.
Сколько времени занимает сборка и замена щита?
Сборка нового щита — 1–3 дня от согласованной схемы до запуска, сам щит собирается в мастерской и приезжает готовым. Замена щита без замены проводки — 1–2 дня на объекте. Дольше всего идёт не сборка, а согласование состава групп, поэтому схему лучше обсудить заранее.
Чем УЗО отличается от дифавтомата?
УЗО ловит утечку тока на землю, но не защищает от перегруза, поэтому работает в паре с автоматом. Дифавтомат, он же АВДТ — автоматический выключатель дифференциального тока — это два прибора в одном корпусе. По деньгам выходит примерно одинаково: дифавтомат компактнее и экономит модули, связка УЗО плюс автоматы удобнее в обслуживании, потому что сразу видно, утечка сработала или перегруз. От скачков напряжения не защищает ни то, ни другое — за это отвечает реле напряжения на вводе.
Почему выбивает автомат, если техника исправна?
Три частые причины: одна линия перегружена (кухня целиком на одном автомате), номинал автомата занижен относительно реальной нагрузки, либо автомат старый и потерял характеристику. Диагностика занимает один выезд.
Нужен ли трёхфазный ввод частному дому?
Если суммарная мощность выше 10-12 кВт, есть скважина, электрокотёл или мастерская, три фазы дают запас и позволяют распределить нагрузку. Для дома до 120 м² с газом одной фазы обычно достаточно.
Можно ли поменять щит, не меняя проводку?
Да, это частая работа: 1-2 дня и 45-120 тысяч в зависимости от числа групп. Но если проводка алюминиевая или без заземления, новый щит закроет только часть рисков, и об этом нужно говорить честно.
Где ставить щит в доме?
В сухом отапливаемом помещении с доступом: прихожая, коридор, техническое помещение. Не в ванной, не в неотапливаемом гараже и не за шкафом, до которого не дотянуться.
Сколько служит щит?
Корпус и шины десятилетиями, автоматика 15-25 лет. Реальный срок определяется не годами, а количеством срабатываний и качеством контактов: подтяжка клемм раз в 2-3 года продлевает жизнь всему щиту.
Короткий вывод
- Квартира: 10-14 групп, корпус на 36 модулей, 45-95 тысяч.
- Дом 150 м²: 22-30 групп, корпус на 72 модуля, 90-180 тысяч.
- Обязательны реле напряжения, селективное УЗО, дифзащита на розетки и мокрые зоны.
- Резерв мест 20-30% и маркировка каждой линии.
- Щит без схемы и протокола замеров это щит, который придётся разбирать заново.
- Работы: сборка щита от 25 000 ₽, электромонтаж дома от 2 000 ₽/м². Гарантия 5 лет на монтажные работы по договору, Оренбург и область.
