Короткий ответ: защищают они одинаково, разница в компоновке. УЗО на 30 мА ставят одно на группу из 2–4 автоматов — это дешевле и понятнее в обслуживании. Дифавтомат ставят на одиночную ответственную линию: котёл, скважину, улицу, гараж — он отключит только себя. В нормальном щите есть и то, и другое, а тип аппарата всегда A, не AC.
Вопрос «УЗО или дифавтомат» обычно задают, когда выбирают, что купить. На самом деле выбирают не прибор, а схему щита: сколько линий в группе, что отключится вместе с аварийной линией и как вы потом будете понимать, что произошло. Разбираем по порядку.
Разбор инженеров ЦИР «Умный дом»: собираем электрощиты в Оренбурге и области с 2014 года, за плечами больше 1 400 монтажей.
Что делает УЗО и чего оно не делает
УЗО — устройство защитного отключения. Оно сравнивает ток, который ушёл в линию по фазе, с током, который вернулся по нулю. В исправной линии они равны. Если часть тока ушла мимо — через повреждённую изоляцию на землю или через человека — появляется разница, и при достижении уставки аппарат рвёт линию за десятки миллисекунд.
Отсюда главное: УЗО защищает человека, а не кабель. От перегрузки и короткого замыкания оно не защищает вообще и само от них не защищено. Поэтому УЗО всегда работает в паре с автоматическим выключателем — своим или групповым.
Дифавтомат: те же две функции в одном корпусе
Дифавтомат, он же АВДТ — автоматический выключатель дифференциального тока — это УЗО и автомат в одном приборе. Он видит и утечку, и перегрузку с коротким замыканием. Отсюда два следствия.
Плюс: экономит место. Связка «УЗО на 2 модуля плюс автомат на 1» занимает три модуля на линию, двухмодульный дифавтомат — два. На щите в 36 модулей это ощутимо. Ширина у разных производителей отличается, поэтому считать модули нужно по конкретной серии, а не «в среднем».
Минус: сложнее диагностика. Сработавший дифавтомат не говорит, что именно случилось — утечка или перегруз. У связки это видно сразу по тому, какой аппарат упал, и это экономит выезд электрика.

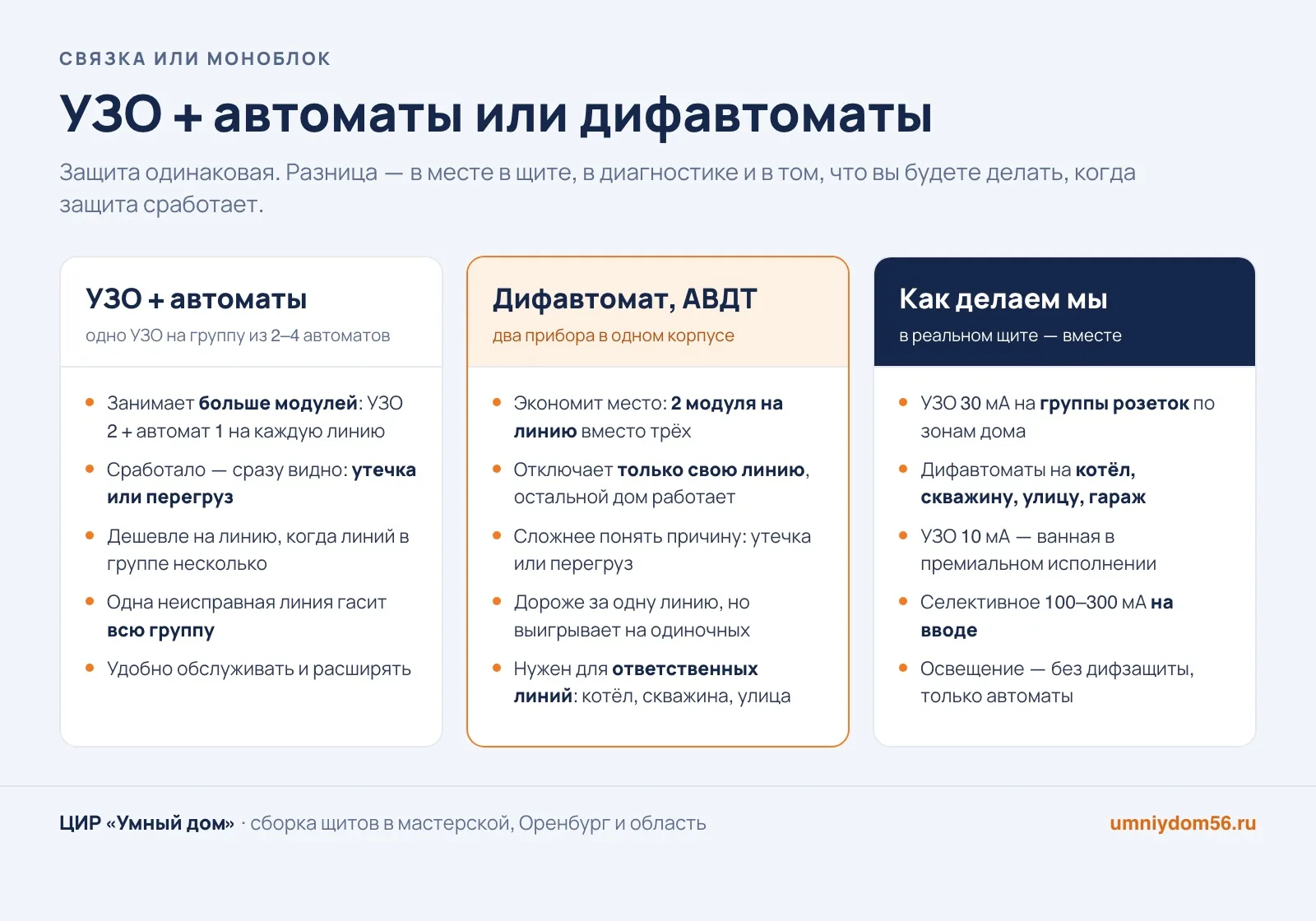

Что выбрать: сравнение по пяти параметрам
| Параметр | УЗО + автоматы | Дифавтомат (АВДТ) |
|---|---|---|
| Защита от утечки | есть | есть |
| Защита от перегруза и КЗ | у автоматов | встроена |
| Место в щите | 3 модуля на линию | 2 модуля на линию |
| Что отключится при аварии | вся группа | только своя линия |
| Понятно ли, что случилось | да, видно по аппарату | нет, надо проверять |
| Где выгоднее | группы из 2–4 однотипных линий | одиночные ответственные линии |
По деньгам на одну линию дифавтомат дороже связки, но если линий в группе несколько, одно УЗО на всех окупает разницу. Поэтому спор «что дешевле» в вакууме смысла не имеет: считается конкретный щит с конкретным числом групп.

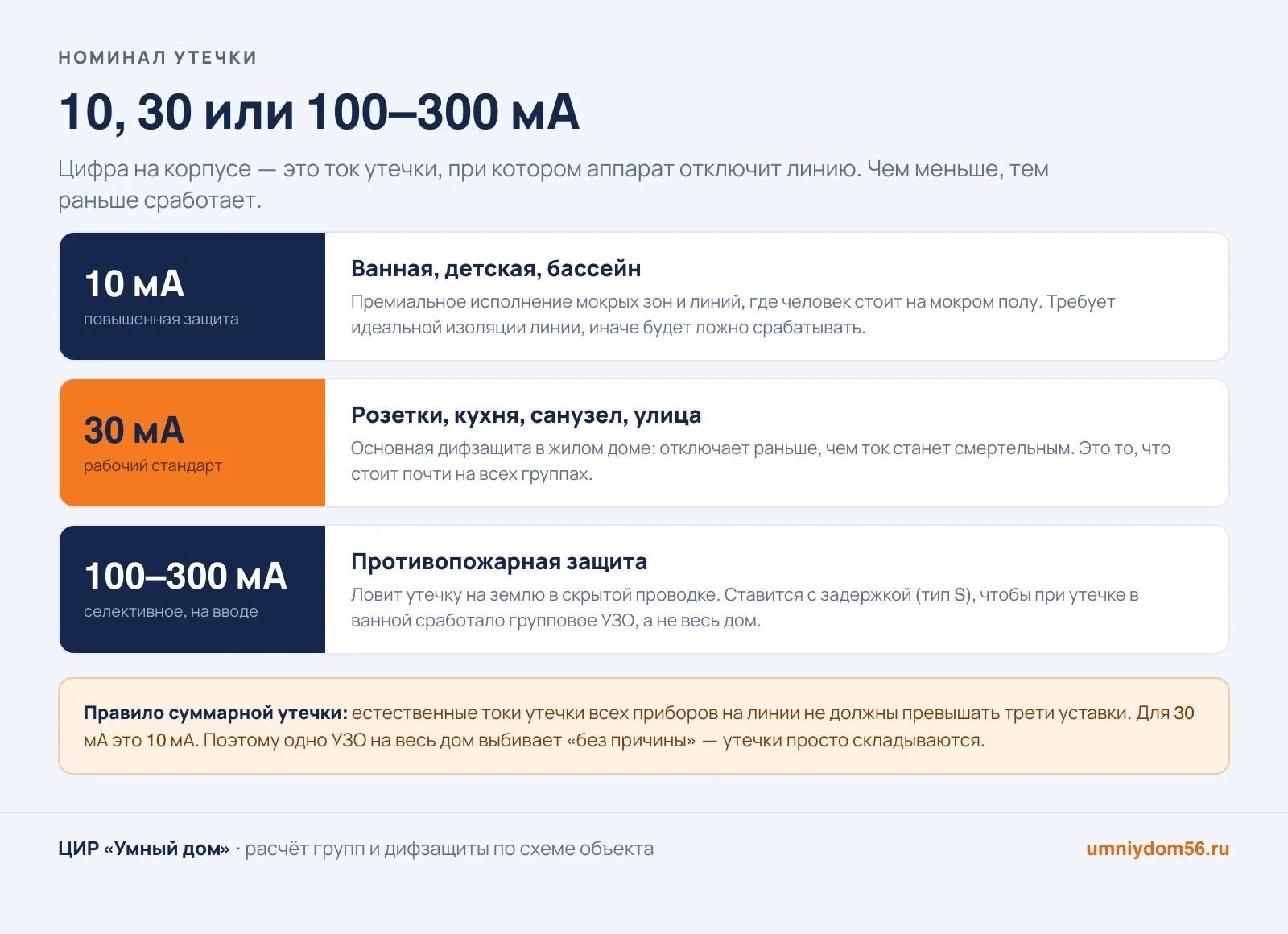

Какой номинал утечки: 10, 30 или 100–300 мА
Цифра в миллиамперах на корпусе — это ток утечки, при котором аппарат отключит линию. Правило простое: 30 мА — рабочий стандарт для жилья, 10 мА — повышенная защита мокрых зон, 100–300 мА — противопожарная защита на вводе.
Про 300 мА на вводе важная деталь: оно должно быть селективным, с маркировкой S. Селективное срабатывает с задержкой, и при утечке в ванной успевает отработать групповое УЗО на 30 мА, а вводное остаётся включённым. Если поставить обычное, весь дом будет гаснуть из-за одной розетки.

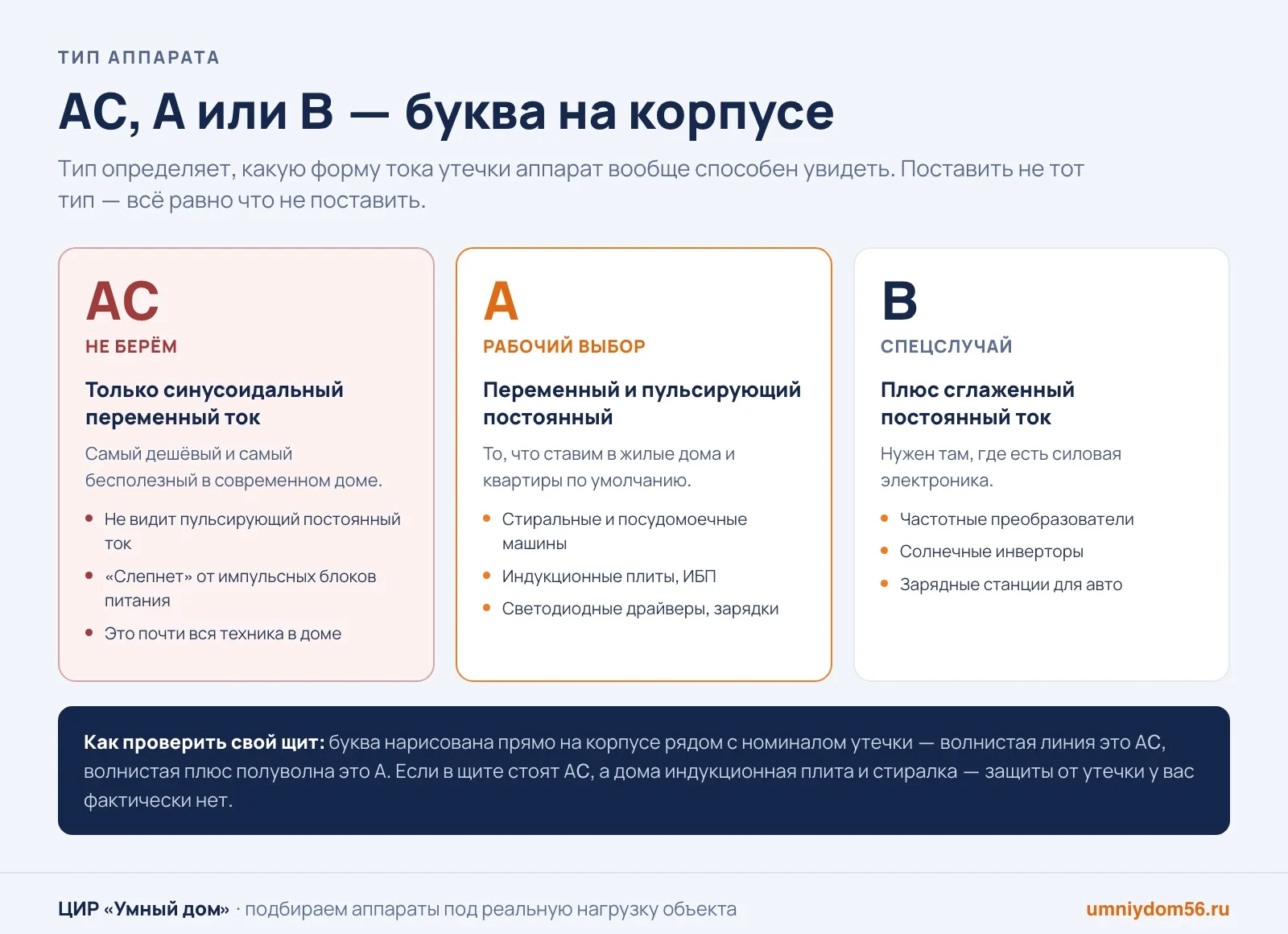

Тип A, AC или B — буква, которую никто не смотрит
Кроме номинала у аппарата есть тип: он определяет, какую форму тока утечки устройство вообще способно увидеть. Это самая частая и самая дорогая ошибка при покупке «подешевле».
Тип AC реагирует только на синусоидальный переменный ток. Но почти вся техника в современном доме — с импульсным блоком питания: стиральная и посудомоечная машины, индукционная плита, ИБП, светодиодные драйверы, зарядки. Утечка от них имеет пульсирующую постоянную составляющую, и AC её просто не увидит. Поэтому в жилые дома мы ставим тип A, а тип B — туда, где есть частотные преобразователи, солнечные инверторы или зарядная станция для автомобиля.
Как это выглядит в собранном щите
На практике схема получается такой: селективное УЗО 100–300 мА на вводе, дальше реле напряжения, дальше группы. Розетки комнат делятся на 2–3 зоны, на каждую своё УЗО 30 мА и свои автоматы. Кухня идёт отдельной группой, потому что там самая большая нагрузка и самая высокая утечка. На котёл, скважину, гараж и уличные розетки ставятся дифавтоматы — чтобы авария на улице не гасила комнаты. Освещение в комнатах остаётся без дифзащиты, только автоматы 10 А.
Сколько всего получается групп и какой нужен корпус — отдельный разбор: какой электрощит нужен частному дому, с таблицей автоматов и сечений.
Шесть ошибок, из-за которых выбивает исправную линию
- Одно УЗО на весь дом. Естественные токи утечки всех приборов складываются и подбираются к уставке. Для 30 мА запас заканчивается примерно на 10 мА суммарно.
- Нули разных групп объединены после УЗО. Часть обратного тока идёт мимо аппарата, он видит разницу и отключается. Классика самосборных щитов.
- Ноль группы заведён на общую шину N в обход УЗО. То же самое: аппарат отключается сразу при включении нагрузки.
- Автомат больше, чем УЗО. Номинал УЗО по току берут на ступень выше автомата, иначе при перегрузе греется и выходит из строя именно УЗО.
- Тип AC при современной технике. Аппарат стоит, деньги потрачены, а утечку от стиральной машины он не увидит.
- Кнопку «Тест» не нажимают годами. Производители рекомендуют проверять аппарат примерно раз в месяц: нажали — линия отключилась, значит механика жива.
Первые три ошибки — не теория: это то, что мы чаще всего находим, когда приезжаем разбираться с «постоянно выбивает УЗО». Лечится переразводкой нулей по группам, а не заменой аппарата.
Сколько стоит и что входит в работу
Цены на работы по нашему прайсу на электромонтаж в Оренбурге:
| Работа | Стоимость |
|---|---|
| Сборка электрощита | от 25 000 ₽ |
| Электромонтаж частного дома | от 2 000 ₽/м² |
| Пусконаладочные работы | от 15 000 ₽ |
| Проектирование электросистем | от 10 000 ₽ |
| Выезд инженера на объект | 1 500 ₽, засчитывается при заказе |
Оборудование считается отдельно по схеме объекта: число групп, тип аппаратов и бренд автоматики дают разброс в разы. Замена щита без замены проводки — 1–2 дня и 45–120 тысяч в зависимости от числа групп. В работу входят замеры и протокол: сопротивление изоляции, петля фаза-ноль, контур заземления и проверка УЗО приборами, а не только кнопкой «Тест».
Частые вопросы
Что лучше поставить — УЗО или дифавтомат?
Защищают они одинаково, выбор идёт по месту в щите и по тому, сколько линий в группе. Если линий несколько и они однотипные — дешевле и удобнее одно УЗО 30 мА на группу из 2–4 автоматов. Если линия одна и ответственная (котёл, скважина, уличная розетка, гараж) — дифавтомат: он отключит только себя и не погасит соседние комнаты. В реальном щите обычно стоит и то, и другое.
Можно ли поставить одно УЗО на всю квартиру?
Технически можно, практически — плохая идея. У каждого прибора есть собственный ток утечки, и на длинных линиях они складываются. Для УЗО 30 мА суммарная естественная утечка не должна превышать примерно 10 мА, иначе аппарат начнёт отключаться «без причины». Плюс при одном УЗО вы гасите всю квартиру из-за отсыревшей розетки на балконе и не понимаете, где искать.
Какой номинал по току выбирать для УЗО?
На ступень выше, чем автоматы, которые оно защищает: под автомат 16 А берут УЗО на 25 А, под 25 А — на 32 А. Причина в том, что само УЗО от перегрузки не защищается: ток через него должен успеть отключить автомат раньше, чем перегреются контакты УЗО.
Чем тип A отличается от типа AC?
Типом тока утечки, который аппарат способен увидеть. AC реагирует только на синусоидальный переменный ток, A — ещё и на пульсирующий постоянный. Пульсирующий постоянный даёт почти вся современная техника с импульсным блоком питания: стиральные и посудомоечные машины, индукционные плиты, ИБП, светодиодные драйверы, зарядки. Поэтому в жилых домах мы ставим тип A, а AC не ставим вообще.
Почему УЗО выбивает, если техника исправна?
Четыре типичные причины. Первая: объединены нули разных групп после УЗО — тогда часть тока уходит мимо аппарата и он видит это как утечку. Вторая: ноль группы заведён на общую шину N в обход УЗО. Третья: суммарная естественная утечка приборов близка к уставке — обычно это одно УЗО на весь дом. Четвёртая: реальная утечка в проводке или приборе, и это как раз тот случай, когда УЗО отработало правильно.
Нужно ли УЗО, если в доме нет заземления?
УЗО работает и без PE: при касании повреждённого корпуса ток пойдёт через человека, аппарат это увидит и отключит линию. Но срабатывает он уже по факту контакта, а с заземлением утечка уходит на PE и линия отключается до того, как кто-то её коснётся. Поэтому отсутствие заземления — повод делать контур и переходить на TN-C-S, а не повод отказываться от УЗО.
Нужна ли дифзащита на освещение?
В жилых комнатах обычно нет: светильники закреплены стационарно, корпус нормально изолирован. Дифзащиту на свет имеет смысл ставить там, где светильник можно достать мокрыми руками или где он на улице: ванная, терраса, подсветка дорожек, гараж, баня.
Сколько стоит переделать щит и добавить дифзащиту в Оренбурге?
Сборка нового щита — от 25 000 ₽ за работу, оборудование считается отдельно по схеме объекта. Замена щита без замены проводки — 1–2 дня и 45–120 тысяч в зависимости от числа групп. Выезд инженера по Оренбургу — 1 500 ₽, при заказе работ сумма засчитывается в стоимость. Гарантия на монтажные работы — 5 лет по договору.
Короткий вывод
- УЗО защищает человека от утечки, автомат защищает кабель, дифавтомат делает и то, и другое.
- Группы розеток — УЗО 30 мА на 2–4 автомата. Котёл, скважина, улица, гараж — дифавтоматы.
- На вводе селективное УЗО 100–300 мА с маркировкой S, иначе гаснет весь дом.
- Тип только A. AC не видит утечку от современной техники, B — для частотников и зарядных станций.
- Если «выбивает без причины» — сначала проверяют разводку нулей, а не меняют аппарат.
- Сборка щита — от 25 000 ₽, гарантия 5 лет на монтажные работы. Оренбург и область.
